Discussion: DAB+ RNT en Alsace

  1. #1
    Membre
    Date d'inscription
    mars 2011
    Messages
    219

    DAB+ RNT en Alsace

    DAB+ EN REGION GRAND-EST: ALSACE

    Récepteur radio portable à tuners DAB+/FM

    Affiner la réception en ajustant la longueur du brin et son inclinaison....Le déplacement de quelques m du récepteur radio ou sa rehausse peut permettre une meilleure réception. Une fenêtre dans le plan d'un azimut utile favorise la pénétration des signaux à l'intérieur du bâtiment..

    Emetteurs FM / DAB+ Pol V allemands depuis le Blauen ( ou Hochblauen ~ Alt 1161 + H 96 m, Forêt Noire, à ~ 27 km à l'Est de Mulhouse) arrosant copieusement la plaine d'Alsace, en contre-bas

    Nb: certains émetteurs allemands, comme le Feldberg et Hornisgrinde, peuvent avoir conservé leur antenne TX VHF III polarisée historiquement en H, qui était alors rencontrée en TV norme B CCIR...

    Carte prédictive des zones visuelles sur l'émetteur Radio:
    https://www.heywhatsthat.com/?view=C3WAK9RS


    Si le DAB + allemand (reçu facilement sur toute l'Alsace en mode nomade/mobile extérieur ou en mode portable/portatif intérieur des habitations et aussi via la solution de la prise TV/Radio venant de l'antenne au-dessus du toit ) et le DAB+ Suisse, alémanique et romand (mux surtout captables sur la moité Sud de la plaine d'Alsace, limite ~ Sélestat, - mais moins facilement que le DAB+ germanique- , surtout en mobile, sont déjà disponibles depuis de nombreuses années (~2012), la RNT* française en DAB+ devrait prochainement, mi 2018 , faire son apparition (rappel déjà annoncée pour 2016, puis 2017...!!), selon des stations radio locales, via divers émetteurs à couverture conformée (limitée), dont Strasbourg (1ère agglo INSEE, au sens EPCI, du quart N/E France ) et Mulhouse (3ème) complétés des réémetteurs locaux pour desserte des zones à bassin secondaires de vie, de Colmar (8 ème), Sélestaet et de, Haguenau-Saverne-Wissembourg Nord-Alsace..., structures d'émission opérant dans la plaine du Rhin, contrairement aux sites de diffusion allemands et suisses, eux, judicieusement installés sur les sommets de leurs massifs, Forêt-Noire, Jura....!!

    Carte de débordement de DAB+ allemand sur l'Alsace et la suisse et emplacement des sites de diffusion:
    http://www.dab-swiss.ch/abdeckungska...mux_2016-1.jpg

    NB: La portée du DAB+ helvétique depuis les sites du Jura (Les Ordons/Chasseral) ou Bâle, peut être un peu plus facilitée dans le cadre de l'utilisation d'une antenne VHF externe de toiture (voire parfois dans les combles..) ou en intérieur, via un récepteur portable (dit aussi de salon), exploité dans des pièces situées aux étages supérieurs des habitations exposées au Sud bénéficiant d'un dégagement visuel en direction utile.. alors qu'en autoradio la réception mobile/nomade ( à 1.5 m du sol) est devenue impossible ...... particulièrement dans les centres urbains ...

    Carte débordement DAB+ suisse depuis le site du Rigi ( cote Z ~ 1750 m)
    http://www.dab-swiss.ch/abdeckungskarte_rigi_neu.png

    Un préampli VHF de Bande III (3) installé le plus proche de la sortie du râteau VHF III à gain, externe, peut améliorer la qualité du signal d"un émetteur lointain, sous réserve qu'il ne soit pas saturé par un émetteur local à proximité .. Un ampli de 15 dB de gain suffit bien souvent..

    Pour info vous pouvez aussi effectuer un test de réception en analogie FM sur le Chasseral 102.3 ou 104.2 Mhz ...ainsi que 94.2 et 104.8 Mhz sur Les Ordons et sur 90.6 et 103.6 Mhz via Bâle-Chrischona.

    les 5 sites retenus par le CSA:

    La région Alsace dispose de 3 centres d'émission principaux, à Nordheim (20 km au N/O de Strasbourg) et au Donon pour la couverture hertzienne du Département du Bas Rhin et Mulhouse pour le Haut-Rhin. Colmar, Haguenau, voire peut être de Sélestat (?) disposent d'équipements de proximité pour zone de service plus ciblée.

    Nordheim : alt max pylône TX 640 m pour la TNT et site FM prévu pour la future (?) RNT nationale annoncée....

    Carte couverture prédictive des zones visuelles sur l'émetteur du 67: https://www.heywhatsthat.com/?view=SF7WMHLP

    autre indication de couverture: https://www.bilder-hochladen.net/fil...n-2b2-ce77.png

    Emetteur DAB+ local 6C (?) + 7C et Dab+ iso-régional 6D "Tour Europe", Place des Halles à Strasbourg hauteur 90 m (77m toit + mât 23 m). Cote Z: 233 m. Diagramme de rayonnement avec restriction azimutale max - 6dB à 80°

    simulation horizon visuel https://www.heywhatsthat.com/?view=JEXKMN45

    + site émetteur mutualisé Port du Rhin (hauteur 100 m) actu pour la FM.
    http://img110.xooimage.com/files/4/5...rg-552f89b.jpg


    Offres françaises en DAB+ annoncées à Strasbourg (+ trentaine d'étrangères opérationnelles, qu'allemandes via le Brandenkopf ou Hornisgrinde, ou le Fremersbeg : http://www.digitalradio-in-deutschla...-wuerttemberg/)

    Africa No 1
    Melody Radio Maria
    Azur FM M Radio Radio Nova
    Beur FM Mouv' Radio Orient
    CapSao Oüi FM Radio Pitchoun
    Cerise FM Radio Accent 4 Radio Star
    Chante France Radio Alfa RCF Alsace
    Crooner Radio Radio Arc-en-Ciel RFI
    Euradio Radio Classique Skyrock
    Fréquence Plus Radio Dreyeckland Sud Radio
    Générations Radio ECN Swigg
    Jazz Radio Radio En Construction Top Music
    Latina Radio FG TSF Jazz
    Magnum la radio Radio Judaïca

    Emetteur VHF FM du Haut-Barr (futur ? Dab+ region Saverne)

    Simulation zone de couverture: https://www.heywhatsthat.com/?view=MT83UWSS

    Emetteur TV/RADIO FM/TELEPHONIE Mulhouse au Rebberg ( alt TX max ~ 500 m) choix futur DAB+ national ?. Choix d'emplacement dans le fossé rhénan !

    (* Emplacement en altitude du centre diffusion DAB+ et FM du Blauen, Forêt Noire )

    Simulation de carte de couverture des zones visuelles depuis le site régional TdF du 68:
    https://www.heywhatsthat.com/?view=NPNTPXJV

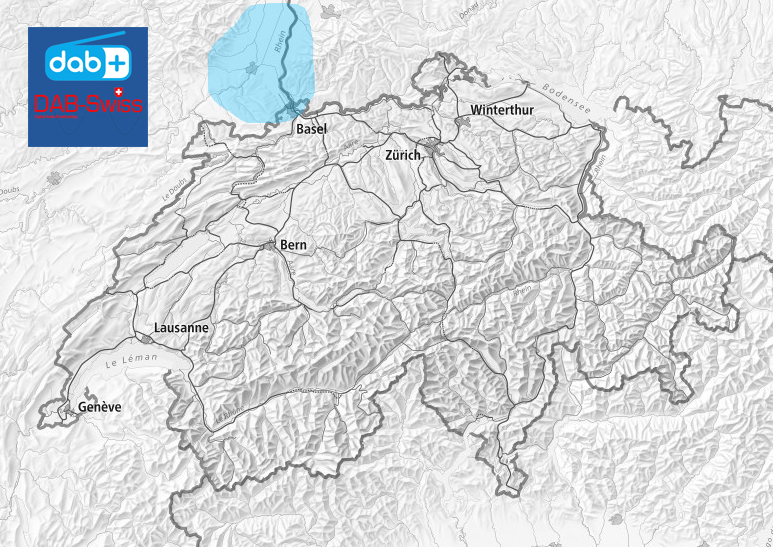

    Offres DAB+ locales prévues en canal 11D fréquence 192.352 Mhz puissance 4kw à Mulhouse Sud-Alsace ** depuis une structure de 55 m de haut à Mulhouse (cheminée désaffectée rue de Thann, ex DMC ) produisant une zone de réception possible suivante, via simulation, depuis une altitude d'émission de ~ 300 m :
    https://www.heywhatsthat.com/?view=JUWMKQL6
    Coordination internationale aux frontières: restrictions de 120 à 310 ° de -1 jusqu'à -8 dB, selon l'azimut (Suisse et Sud de l'Allemagne) http://img110.xooimage.com/files/b/5...al-554a4a8.jpg

    Cerise FM
    Radio ECN
    Crooner Radio
    Radio FG
    Flor FM Radio Maria
    France Maghreb 2 Radio MNE
    Générations Radio Nova
    Jazz Radio Radio Orient
    Latina Radio Star
    M Radio RCF Alsace
    Oüi FM Skyrock
    Pi-node Sud Radio
    Radio Accent 4 Top Music
    Radio Classique TSF Jazz
    Radio Dreyeckland Virage Radio

    Le second site, pour le Dab+ Régional se situerait au Rebberg.(proche de Tdf)

    Les offres françaises radio en FM sont via l'émetteur rural FM d'Ingersheim-Letzenberg et les offres locales numérisées sont à Colmar sur un immeuble de la rue Sint Niklaas pour la diffusion du Dab+ loca,l canal 11 c, puissance 1 Kw, fréquence 220.352 Mhz. Cote Z 261 m. On note une restriction de rayonnement, jusqu'à -13 coté massif des Vosges (260°)

    ( 2ème tour Hlm en partant de la gauche)

    Cerise FM Flor FM
    France Maghreb 2 Jazz Radio
    Pi-node, Virage radio
    Top music
    Radio Dreyeckland
    Radio ECN
    Radio Maria France
    Radio MNE
    Radio Orient
    ​Radio Star

    + les réémetteurs possibles ruraux ultérieurs :

    - Hoschberg ou Hochberg à Geishouse/Moosch (2 sites d'émission TdF/Towercast de Tv Radio à ~740 m d'altitude) desservant une partie de la Vallée de la Thur (St Amarin):

    simulation zone reception possible : https://www.heywhatsthat.com/?view=NF18UCWA

    - émetteur de Schweighouse desservant la vallée de la Lauch
    simulation zone de réception possible:
    https://www.heywhatsthat.com/?view=EEAURQXQ

    - émetteur TV Radio d'Altkirch desserte d'une partie du Sundgau.
    Simulation de zone de couverture possible depuis la Cimenterie:
    https://www.heywhatsthat.com/?view=EIBJAAWB

    - ou depuis l'emetteur mutualisé du Roggenberg Alt TX 400 m Alkirch :
    http://tvignaud.pagesperso-orange.fr...oggenberg1.jpg
    simulation zone: http://www.heywhatsthat.com/?view=W3SJ46CU

    -ou depuis l'émetteur mutualisé TdF TNT à Hirsingue-Baumgartenholtz , 380 m + 48 m

    simulation visuelle: https://www.heywhatsthat.com/?view=BTGVNINX

    Offres prévues ? à Haguenau 67 et tout le Nord-Alsace, avec réserves, puisque problèmes de financement et de complexité :
    Cerise FM
    Magnum la Radio
    Radio Dreyeckland
    Studio 1
    Info
    Courant 2018 + 4 programmes ?

    Offres annoncées (?? mux local semble être compromis) Sélestat 67 (Centre Alsace) :
    Azur FM
    Cerise FM
    Flor FM
    Magnum la Radio
    Radio Dreyeckland
    ​Radio Star
    Top Music Sélestat



    Zone de couverture débordante du DAB+ allemand sur l'Alsace + Est Franche Comté + N/E Lorraine, emplacement centre d'emission:
    https://radioempfang.digital/wp-cont...C3%BC-full.png
    (+ émetteurs du Blauen et Hornisgrinde)

    Zone de couverture débordante du DAB+ Suisse alémanique sur une partie de l'Alsace et Est de la Franche Comté via émetteur de Bâle (ou du Rigi ou Uetliberg) :
    http://www.dab-swiss.ch/smc_deutschschweiz_2_2018-1.png

    Carte de couverture prédictive des zones visuelles sur l'émetteur DAB+ FM du Feldberg (Bw) :
    https://www.heywhatsthat.com/?view=NBX5VA2C

    Liste + frequences DAB+ FM, CH/F/D région 3 frontières, Bale, Mulhouse Sud-Alsace, sud Forêt Noire:
    http://radiomap.eu/ch/basel

    Pour Mulhouse et le Sud-Alsace et vallée de la Lauch, Guebwiller , ainsi que la partie Est de la Franche Comté, Belfort, Montbeliard-Sochaux, voire un peu plus à l'ouest, la réception radio peut se faire depuis l'émetteur Sender Hochrhein - Bergalingen ( alt max 980 m)
    carte de couverture prédictive des zones à vue sur le site du Sud Forêt Noire
    https://www.heywhatsthat.com/?view=X5UJDBVN


    exemple de différentes antennes VHF, directives à gain ou omnidirectionnelles (sans gain positif), pouvant être rencontrées pour la réception radio numérique terrestre en bande III et radio analogique FM en bande II:
    http://img110.xooimage.com/files/b/7...io-545b209.jpg
    NB : la polarisation des ondes radio est généralement verticale pour favoriser un digramme de rayonnement TX sur 360°, (omni) d'ou les éléments verticaux, sauf indication contraire, ex via TdF ...en polarisation H. Ceci est valable pour toute la France et pays voisins..

    La polarisation V est aussi mieux détectée via une antenne tige (fouet), omni, +/- verticale, sur pavillon d'un véhicule équipé d'un auto-radio hybride DAB+/FM. Toutefois savoir que ces antennes pour mobiles n'ont pas de gain, ( ou que du plus ou moins négatif) et que leur diagramme de rayonnement est très particulier, dû à l'effet "carrosserie" et à l' impédance résultante...

    Nb : une antenne de voiture active 12V (= amplifiée) , pour la réception améliorée du DAB/FM peut dysfonctionner à proximité d'un émetteur radio VHF II/III

    Cette illustration décrit des antennes de réception directives ou omni extérieures, pour distribution du signal radio dans un immeuble collectif, mais le DAB+ passe en général à l'intérieur des maisons individuelles faites de murs en briques, avec des récepteurs portatifs/portable et leur antenne verticale solidaire type télescopique. Idem pour les interfaces (clé) USB pour ordinateurs Les appartements dans des bâtiments en béton armé, plus absorbant, la réception est moins facile, toutefois le VHF est moins pénalisant que l'UHF (TNT, LTE 4G 700/800 Mhz)

    Le Dab+ ~ 200 Mhz peut transiter à travers des antennes de toiture et installations pour la FM (~100 Mhz) ... sous réserve que le couplage/découplage soit compatible, " VHF" <230 Mhz ( ex Canal + analogique éteint en 2010)

    Signalons que nos voisins ont annoncé la fin de la diffusion de la FM, cela se fera progressivement, en France on en est pas là, le DAB + et la FM vont cohabiter plusieurs années....

    Dans cet exemple aux frontières on remarque que le cloisonnement retenu par certains diffuseurs ou prestataires voire institutions, "réception intérieur / réception extérieur", n'est pas forcement le plus significatif et représentatif pour l'usager, car, comme cela a été vu, on peut bénéficier du DAB+ à l'intérieur des habitations et plus à l'extérieur au niveau du sol (voie publique), alors que la réception du DAB+ reste exploitable via une antenne VHF dédiée au niveau de la toiture.


    Couplage de 2 antennes directives VHF III à gain pour 2 émetteurs DAB+ dans des azimuts différents, sur un mât à horizon dégagé:
    http://img110.xooimage.com/files/6/f...le-545b954.jpg
    La radio en VHF peut être exploitée plus loin que la TV en UHF ...


    ** La totalités des offres F, D , et CH en Sud Alsace, Mulhouse, voire en Centre Alsace, Colmar, Sélestat, sous réserve d'antenne adaptée aux signaux :

    https://www.radiodigi.fr/dabplus-mulhouse.html


    ( * RNT pour Radio Numérique Terrestre, acronyme qui semble ne plus être utilisé par le CSA dans ses derniers communiqués puisque la solution du DAB+ a été retenue, comme partout en Europe)

    ( ' Carte prédictive indicative, référence au niveau du sol à l'altitude du site de réception (hauteur: 0 m) dégagé de tout obstacle naturel ou artificiel en direction de la partie supérieure de la structure de diffusion. Dans la pratique la vue - ligne directe- peut être occultée par un obstacle naturel, arbre, ou artificiel, construction) ou au contraire bénéficier d'une certaine élévation verticale au-dessus du sol naturel , toiture, ou autre, mât ou pylône autoportant (autostable) ou haubané:
    https://forum.telesatellite.com/show...ou-sans-hauban

    etude impact: file:///C:/Users/mimi/Downloads/Etude%20impact-RNT-Strasbourg-2016%20(1).pdf

    Maj du 16 Mai 2018: délivrance autorisation multiplex par le CSA pour L'Alsace et région Rhône-Alpes, Lyonnais... :
    https://libreantenne.radioactu.com/t...et-m%C3%A2con/

    NB: Pour les caractéristiques plus précises des sites et offres effectives, attendre les données validées qui devraient être prochainement disponibles....
    Dernière modification par Casimodo ; 18/11/2018 à 09h52.

    •   Alt

      Réclame




  2. #2
    Membre Avatar de SAT
    Date d'inscription
    septembre 2016
    Localisation
    FRANCE
    Messages
    1 761
    si il faut to
    us ca pour ecouter la radio, autant ne plus l'allumer, non ?
    Abonée SFR fixe/mobile, RMC SPORT depuis 1996.
    Abonee CANAL +/CANAL SAT Panorama + bein sport depuis 2012
    Astra 19.2 E +Eutelsat Hotbird 13 E
    TNT Montpellier SAINT BAUDILLE + PERPIGNAN


    Decodeur + LE CUBE hd wifi
    Decodeur SFR PLUS 4K
    Redacteur Occasionel sur telesatellite.com

  3. #3
    Membre
    Date d'inscription
    mai 2012
    Messages
    2 540
    Citation Envoyé par SAT Voir le message
    si il faut to
    us ca pour ecouter la radio, autant ne plus l'allumer, non ?
    Non, pas forcément, du moment qu' on a un poste portable DAB+, et que l' on capte du DAB+

    A Grenoble, on capte en indoor( antenne portable ), la DAB+ de la Dole Barillette, sur le Block 12 A en VHF Bande III.

    En Alsace, il y a la DAB+ Allemande et Suisse de captables.

    Quant à la DAB+ Française en Alsace, malgré les communiqués du CSA, il faudra voir, le jour où les radios DAB+ démarreront, si les émetteurs diffuseront un signal !

    Le CSA a bien autorisé des radios à être émises, en DAB+, simultanément avec l' analogique FM, à Lyon, et Strasbourg, mais, pour l' instant, aucun signal DAB+ n' est émis.

  4. #4
    Membre
    Date d'inscription
    mars 2011
    Messages
    219
    DAB+ ALSACE, GRAND-EST
    = " Collectivité Européenne d'Alsace"

    1.6.2018. Publication au Journal Officiel des opérateurs de multiplex autorisés.


    Sites et zones couverts par le DAB+ local + régional, en VHF III, en Région Alsace, finalement retenus par le CSA, ayant écarté l'offre locale à Sélestat, mais qui à rajouté à sa zone la région de Phalsbourg (Moselle) située dans la partie extrême Est de la Lorraine:


    Le canal régionl 6D devrait.... pouvoir être exploité sur l'Autoroute A35 entre Strasbourg et Mulhouse et sur une partie Bas rhinoise de l'A4 ainsi que haut-rhinoise de l'A36.


    additif : Publication de la date de mise en service du réseau RNT VHF en Alsace, annoncée par le CSA, le 5 décembre 2018 et les canaux alloués:

    - canal 6D en iso-frequence dans la Région Alsace via les émetteurs à Strasbourg, Mulhouse et Colmar
    - canaux 7C et 6D dans la zone locale de Strasbourg (via émetteur sur un bâtiment Tour Europe et l'autre de la cité universitaire ci-après :


    - canal 11D dans la zone locale telle que définie par le CSA de Mulhouse-Guebwiller-Altkirch-Saint-Amarin, cheminée, H 57 m, (ex DMC, Motoco) Mulhouse:

    exemple de mutualisation d'un site de diffusion et transmission, émetteur DAB+ et relais LTE 3/4G Free. Au fond les Vosges (au centre le Grand Ballon) massif qui n'a pas été retenu pour des emplacements de diffusion vers la plaine (ex de site pertinent " Le Molkenrain" *), contrairement aux opérateurs allemands utilisant judicieusement le support de la Forêt Noire avec les différences l que l'on sait au final...

    - canal 11C dans la zone locale dite de Colmar-Munster (sur HLM) ,

    - canal 7A dans la zone de Haguenau-Saverne-Reichshoffen-Niederbronn-les-Bains-Ingwiller-Wissembourg-Puberg et la région de Phalsourg en Moselle. Emetteurs possibles Eselberg et Haut-Barr ? ou ? , sachant que leur mise en service (?) est décalée, 2019, voire abandonnée faute de moyens financiers ?



    Zones DAB+ offres iso-régionales dans le Haut-Rhin canal 6D (SFN)

    - Centre-Alsace 68 Colmar/ débordement partie sud 67, Sélestat.
    Adresse du site : 11, rue d'Amsterdam, Colmar (68).
    Altitude du site (NGF) : 205 mètres.
    Hauteur d'antenne : 40 mètres/sol.
    Puissance apparente rayonnée (PAR max.) : 1,2 kW.

    zone couverture : http://img110.xooimage.com/files/2/2...6d-555c48d.png


    - Mulhouse et partie du Sud-Alsace. lieu-dit Rebberg
    Adresse du site : 18, chemin des Cadets, Mulhouse (68).
    Altitude du site (NGF) : 298 mètres.
    Hauteur d'antenne : 15 mètres/sol (axe principal 330 °) sur pylône tubulaire autoportant de 20 m .
    Puissance apparente rayonnée (PAR max.) : 2,5 kW.
    Restriction azimutale en direction de la Suisse et de l'Allemagne (+/- S/E) jusqu'à - 23 dB

    Simulation zone de diffusion optique théorique (sol) . Dans la pratique la zone d'accès aux radios est souvent plus vaste surtout si utilisation d'une antenne VHF III de toiture sur habitation dégagée vers le site d'émission du Rebberg :

    Nb : en mode autoradio sur la partie extrême sud de l'A 35 en direction de la Suisse, la réception n'est pas planifiée... comme dans une partie du Sundgau


    https://www.heywhatsthat.com/?view=PX2FLM43

    Les appellations conventionnelles Sud et Centre Alsace sont celles utilisés dans les milieux socio-économiques alsaciens

    * http://img110.xooimage.com/files/f/d...in-555cb6d.jpg
    ( Balcon au-dessus de la moitie sud de la plaine d'Alsace)
    Dernière modification par Casimodo ; Hier à 11h21.

  5. #5
    Nouveau membre
    Date d'inscription
    novembre 2018
    Messages
    1
    Bonjour à tous. Je suis impliqué dans le déploiement des émetteurs alsaciens que vous avez mentionnés. En tant que passionné de radio, basé à Strasbourg, cela me fait plaisir de partager des infos dont je dispose à la communauté de passionnés.

    C'est la société alsacienne CreaCast (basée à Strasbourg) qui a été désignée pour assurer la diffusion de l'émetteur DAB+ 7C à Strasbourg, et des 3 émetteurs DAB+ du canal 6D en SFN (Strasbourg/Colmar/Mulhouse) avec continuité routière espérée sur la RN83 et l'A35 entre Strasbourg et Mulhouse, mais aussi l'A5 (Allemagne) de Strasbourg à Mulhouse (avec antenne extérieure non escamotée). La couverture s'arrête vraisemblablement aux portes de Haguenau et au sud de Mulhouse. C'est la première fois, en France que le SFN sera exploité en DAB+.

    Les codes TII seront : 67/0, 67/1 et 67/2 respectivement pour les sites de Strasbourg (6D, 7C), Colmar (6D) et Mulhouse (6D). Selon les objectifs fixés par le CSA, la couverture de ce multiplex alsacien 6D devra s'étoffer en 2 phases (T0+2 ans, puis T0+4 ans) pour couvrir par exemple Altkirch, Sélestat et Haguenau en indoor.

    A noter que ce déploiement DAB+ demeure modeste, probablement décevant aux yeux des passionnés : c'est le CSA qui fixe les zones à couvrir à l'issue d'une consultation des radios. Les moyens économiques de celles-ci étant limités (c'est fini l'âge d'or de la radio), la couverture souscrite est limitée. Il est fort peu probable que les grosses infrastructures de la région (Belvédère, Nordheim) soient activées pour le DAB+ en raison de la faiblesse économique des radios qui doivent supporter à la fois les coûts de diffusion FM et les nouveaux coûts de diffusion DAB+. L'annonce de l'arrêt de la FM n'est pas à l'ordre du jour, alors qu'il s'est avéré - dans des pays européens -, qu'un tel signal permettait de mobiliser des investissements bien plus conséquents dans le DAB+.

    Ci-dessous couverture réelle 7C Strasbourg (rouge : deep indoor, orange : outdoor, bleu : traces de signal possibles avec équipements spéciaux)
    7C Strasbourg est dimensionné pour 5kW alors que le CSA n'indique que 2.5kW, le correctif ne devrait pas tarder, sous réserve de coordination internationale.
    http://img110.xooimage.com/files/c/5...7c-555c493.png

    Ci-dessous couverture réelle 6D Strasbourg (rouge : deep indoor, orange : outdoor, bleu : traces de signal possibles avec équipements spéciaux)
    http://img110.xooimage.com/files/8/3...6d-555c48f.png

    Ci-dessous couverture réelle 6D Colmar (rouge : deep indoor, orange : outdoor, bleu : traces de signal possibles avec équipements spéciaux)
    http://img110.xooimage.com/files/2/2...6d-555c48d.png

    Ci-dessous couverture réelle 6D Mulhouse (rouge : deep indoor, orange : outdoor, bleu : traces de signal possibles avec équipements spéciaux)
    http://img110.xooimage.com/files/a/7...6d-555c495.png

    <b>Ci-dessous, le plan DAB+ Alsacien (phase locale, sans les 2 multiplex nationaux actuellement en appel CSA) :</b>
    http://img110.xooimage.com/files/3/4...ce-555c4ae.png

    6C Strasbourg : les radios de ce multiplex ont prévu de "s'auto-diffuser" à partir du campus universitaire, institut Lebel, Esplanade.

    11D Mulhouse : le site est celui indiqué dans cette rubrique. Puissance 1kW. L'aménagement du site ne semble pas avoir démarré. A noter qu'un signal DAB+ émanant de l'émetteur DAB+ Bayern (vraisemblablement l'émetteur de Bregenz en Autriche) est recevable avec des équipements spéciaux dans la région mulhousienne et dans les Vosges, ce qui réduira la portée de ce multiplex local.

    11C Colmar : le site est celui indiqué dans cette rubrique. Puissance 1kW. L'aménagement du site ne semble pas avoir démarré. Là encore, des traces du signal du multiplex DR Hessen sont recevables sur les hauteurs de la zone de service ce qui réduit la portée de ce multiplex local

    5D Sélestat : pas d'allumage prévu à ma connaissance.

    7A Bas-Rhin Nord : idem, pas d'allumage prévu à priori en raison du manque d'acteurs et du nombre d'émetteurs qui seraient nécessaires pour satisfaire les objectifs fixés par le CSA aux radios candidates. Dommage, car CreaCast avait annoncé disposer de tous les accords de principe de la part des autorités allemandes et françaises pour pouvoir couvrir cette zone et la totalité du Bas-Rhin à partir du site allemand de Hornisgrinde où elle dispose semble-t-il d'un emplacement réservé à 60m, juste au dessus de l'emplacement des antennes du canal 11B qui émet depuis le même endroit avec une puissance nominale (sortie émetteur) inférieure à 100W. Le coût de l'opération a dû dissuader les radios du nord Alsace.

    Pour les multiplex 6D (Alsace) et 7C (Strasbourg) 2 jours sont consacrés aux tests, avec l'accord des autorités, avant l'allumage du 5 novembre 2018 à 0h00 avec des codes de service banalisées et quelques programmes actifs dans chaque multiplex :
    - 22 novembre 2018
    - 26 novembre
    Dernière modification par gloumi ; 16/11/2018 à 23h14.

  6. #6
    Membre
    Date d'inscription
    mai 2012
    Messages
    2 540
    Les fréquences sont en concordance, avec celles de la RNT DAB+ Allemande, et la DAB+ Suisse de St Crischona( 12 C pour SRG, 7A et 7D pour SMC Swiss Media Cast )

    Pour le 7A Bas-Rhin Nord, c'est la même frequence VHF bande III que Swiss Media Cast, captable en haute Alsace( Sundgau )

Liens sociaux

Liens sociaux

Règles de messages

  • Vous ne pouvez pas créer de nouvelles discussions
  • Vous ne pouvez pas envoyer des réponses
  • Vous ne pouvez pas envoyer des pièces jointes
  • Vous ne pouvez pas modifier vos messages
