    Réglage de la tête LNB

    Bonjour à tous !
    J'aimerais savoir si la distance de la tête LNB à la parabole à une grande importance, car sur la mienne une NOKIA de 80 cm env. il y a possibilité de la déplacer de 25 mm env.
    Je suis en train de l'entretenir.
    Merci pour vos conseils.

    •   Alt

      Réclame




  2. #2
    Membre
    Date d'inscription
    mars 2012
    Localisation
    St Etienne
    Messages
    324
    Bonjour
    Bien sûr que c'est d'une extrême importance.La tête doit être positionnée au foyer exact de la parabole pour une réception optimum.
    Si les signaux sont puissants , le réglage peut être difficile car on ne voit pas facilement la différence.
    IL suffit de fixer sur la tête un tissu ou un. bout de carton pour affaiblir le signal puis faire glisser par pas de 1 ou 2 mm pour repérer le signal affaibli maxi.Vous pourrez aussi fixer ainsi la contre-polarisation par rotation fine de la tête.

    @ +
    Motorisée 80cm Usuals(LNB twin) Humax TN5000HD (TNTsat) et carte PCI Technotrend S3200 sur Sanyo PLV 22000 (45°E à 30°W) .Carte Colossus avec Boitier HDFury et son optique pour sauvegarde de fichiers HD
    Octagon SF4008 4K sur 5°West (TNT en multiplex) et sur Grégorienne 100cm( LNB twin)(motorisation verin36V séparée)(46°E à 30°W) sur Panasonic 4K TX55AX630E .Boitier TBS5925 sur Portable ASUS G751J (NVIDIA GTX65M) pour l'autre sortie de la LNB twin. Fondu de DXTV puis de sat depuis 50 ans.

  3. #3
    Membre
    Date d'inscription
    mars 2011
    Messages
    213
    Choix préalable réglages, profondeur et réglage plan de la tête-lnb sur parabole

    Critère N°1 la taille minimum efficace, à distinguer de la taille mécanique d'encombrement L x H:

    ( ici pour Eutelsat 5 Fransat, mais aussi pour Astra (Tntsat) , pour Hot-Bird, possible, avec réserves marge C/N limitée sur Bis TV)

    Tout d'abord on rappelle la règle basique des opérateurs satellite qui recommandent des paraboles d'au moins 60 cm de large soit > 65 cm en longueur (aspect sensible dans le sens vertical) afin de disposer d'un indispensable angle d'ouverture relativement refermé, jusqu'à 3°, pour se prémunir des interférences produites par des satellites à 6° utilisant des fréquences et polarisations identiques.

    schématisation de l'angle ouverture:


    Attention aux mauvais conseils de choix qui circulent sur des forums ou sur des sites commerciaux, etc......

    La longueur précise de la focale ( < demi longueur d'onde, rappel onde entière: ~ 2.5 cm) ( qui dépend du F/D ou rapport de concavité) s'ajuste en observant les seules indications "% qualité " du bargraphe utilisé, pointeur numérique sélectif portable (ex SF-500 ou Satlink, ou Sathero 100...) , ou l'indicateur rattaché au terminal ou téléviseur... ce qui sous entend, là, d'être à vue sur un écran, idem pour la contre-polarisation, dit aussi inclinaison de l'angle de polarisation (skew en anglais = rotation) qui est indiquée par des cartes produites par les divers opérateurs satellites qui sont largement suffisantes.Pour commencer pré-installer verticalement (0°) la tête dans son collier en attente d'ajustage final par +/- rotation dextrogyre ou lévogyre selon le cas. Pour info en France et pour les satellites les plus habituels, la valeur angulaire peut aller jusqu'à une vingtaine de degrés..Sur illustration en tete de sujet, on remarque une rotation anti-horaire, positive = lévogyre de la tête-lnb pour Eutelsat 5°W

    http://img110.xooimage.com/files/e/d...on-5527323.jpg

    Il existe des calculateurs qui précisent au dixième près la valeur des angles, mais c'est de toute manière la pratique qui va l'emporter sur la théorie micro... c'est un peu comme exprimer une distance km en cm ou mm !

    http://img110.xooimage.com/files/5/d...te-5263530.jpg.

    http://img110.xooimage.com/files/a/a...te-517b373.jpg

    http://img110.xooimage.com/files/d/e...al-523a43a.jpg

    http://img110.xooimage.com/files/5/0...le-52f2011.jpg

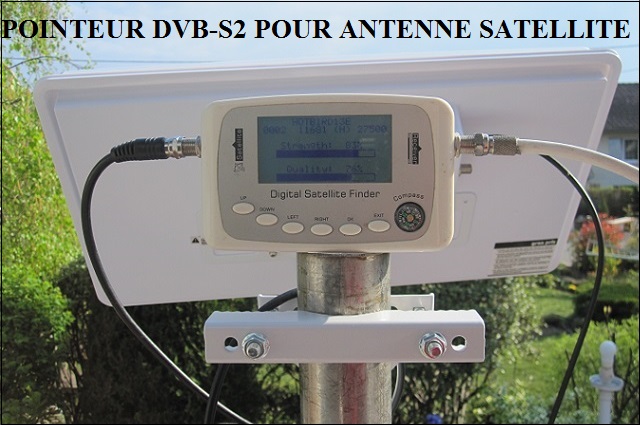

    exemple de pointeur autonome:
    - http://img.imagesia.com/fichiers/b8/...b8w7_large.jpg

    - http://img.imagesia.com/fichiers/bb/...a-com_bbw3.jpg

    - % relatif + mesure C/N http://img110.xooimage.com/files/6/d...ro-4b08495.jpg

    - http://img.imagesia.com/fichiers/b5/...a-com_b58l.jpg

    - http://img110.xooimage.com/files/1/d...te-52303a5.jpg

    pointeur intégré:
    http://img110.xooimage.com/files/e/a...-h-52efca4.jpg

    Comparatif sur un signal identique mais à résultat différend !. les indications de % qualité sont relatives et non standardisées !!
    http://img110.xooimage.com/files/b/d...cn-4c3686c.jpg


    Erreur !, du signal certes, mais pas de % qualité, soit pointage sur un "mauvais" satellite, ou défaut de paramétrage (Frequence SR... pol;.) :
    http://img110.xooimage.com/files/d/a...al-4fa838f.jpg

    Nb: certains satellites comme Astra 1 et 3 peuvent partager en commun des paramètres identiques (ex: sur 11 856) qui ne permettent pas de s'assurer si l'antenne est bien orientée vers le "bon" satellite..

    Sur Fransat (Eutelsat 5 ex AB3)
    http://img110.xooimage.com/files/e/f...ur-4f862a6.jpg

    réglage tête monobloc sur antenne parabole inversée:
    http://img110.xooimage.com/files/6/e...ra-4790eba.jpg

    Reglage angle elevation:
    http://img110.xooimage.com/files/5/a...es-4f9ae3a.jpg

    1 parabole 2 satellites, soit la tête lnb monobloc 6° pour Astra 19° et Hot-Bird 13 si parabole de 80 cm, soit 2 têtes distinctes à diamètre de source jusqu'à de 30 mm (selon écart réduit et diamètre limité), sur support d'adjonction réglable pour tous écarts =/> 3° (max, jusqu'à 10° en général)pour parabole d'au moins 70 cm de la large, ce qui permet d'ajuster les polarisations distinctement, impossible avec un monobloc d'ou un réglage de compromis.

    Tête-lnb à source (cornet) étroite pour satellites à 3° d'écart: (Il en faut 2 ):
    http://img110.xooimage.com/files/9/7...3--551273e.png
    Possible 2° écart, ex Eutelsat 5W/Eutelsat 7W, parabole =/> 90 cm de large, voire 1° pour parabole à plus grand diamètre et donc à longueur de focale plus importante (relation F/D) ex: Eutelsat 5W/Amos 4°W

    http://img110.xooimage.com/files/e/c...on-55111e6.jpg
    La tête déportée est destinée au satellite le mieux reçu.

    Toute autre approche peut être considérée comme fantaisiste car il n'y a pas d'évolution de qualité visuelle observable en numérique contrairement à l'ex TV analogique, plus le signal était puissant plus limage était "belle" ...

    En conclusion pour tous les réglages de l'antenne satellite, y compris la longueur de la focale aboutissant au foyer, il est conseillé de s'appuyer sur un quelconque indicateur de qualité (%) de votre choix (ou bien entendu un mesureur pro )... le reste c'est surtout pour amuser la galerie, comme les pointeurs (galva à aiguille) analogiques apériodiques..
    Dernière modification par Casimodo ; 11/10/2018 à 13h19.

  4. #4
    Nouveau membre
    Date d'inscription
    août 2012
    Localisation
    Côte sud des Landes
    Messages
    6
    Merci pour les conseils !
    L'astuce de l'atténuateur-chaussette est bonne à retenir.
    @+

  5. #5
    Membre Avatar de satelisat
    Date d'inscription
    janvier 2017
    Messages
    542
    en principe le LNB il faut le placer comme dans la photo:

    sur un LNB avec coud courte ça na pas beaucoup d'importance me pour celui d'image oui.
    plus important est le Skew LNB, la vous pouver gagnez quelque chose en Signal/Qualité
