Retour au sujet de ce fil de discussion : les antennes
Petit retour dans le passé grâce à des vieilles publications que j'ai retrouvées dans divers site d'archives.
Pour commencer, une antenne un peu spéciale conçue dans les années 1948-1950 par les ingénieurs de la RCA. Je vous ai traduit le texte ci-dessous :
http://archives.television.free.fr/T...nees_48-50.jpg
Traduction du texte ci-dessus :
« Une nouvelle antenne de télévision réduit les interférences
Fonctionnant comme un agent de police dans une rue à sens unique, une nouvelle antenne de télévision vient d'être développée, qui recevra les signaux uniquement en provenance d'une seule direction à la fois et qui améliorera énormément la réception our les propriétaires de postes dans les zones limites de réception de stations sur un même canal. Le développement de l'antenne a été indiqué par O.M. Woodward Jr, technicien de recherche des Laboratoires RCA de Princeton (New-Jersey).
Composée d'un montage de quatre dipôles de 2,40 mètres disposées en carré à 2,40 mètres les uns des autres, l'antenne est conçue pour recevoir dans une direction ou dans une autre sur simple basculement d'un commutateur placé près du récepteur. L'interconnexion des dipôles via un réseau diplexeur rend possible cet effet de sens unique.
L'antenne Woodward, c'est à souligner, n'est pas une solution à n'importe quel problème d'antenne, mais elle est efficace pour réduire les interférences de canaux partagés lorsque le téléviseur est situé entre deux stations et en limite de leurs sones de réception, et pour réduire les interférences de stations sur des canaux adjacents lorsue le téléviseur n'est pas assez sélectif.
Les interférences constatées à Princeton entre les stations de New-York et de Baltimore sur le canal 2, et entre les émetteurs de New-York et de Washington sur le canal 4 ont été éliminées en grande partie avec le nouveau montage.
On obtient une réception efficace en bande haute comme en bande basse avec le nouveau système en fixant de courts morceaux de fil en forme de "V" à chaque branche des quatre dipôles. Ceci, en effet "raccourcit" le dipôle conçu pour recevoir les basses fréquences, et permet une réception optimale des émissions sur les hautes fréquences.
O.M. Woodward de l'équipe des Laboratoires de la RCA procède à des réglages sur l'antenne qu'il a développée, qui associe les bandes basse et haute de télévision.»
Source : Revue professionnelle "Radio Age" de la RCA, 1948-1950

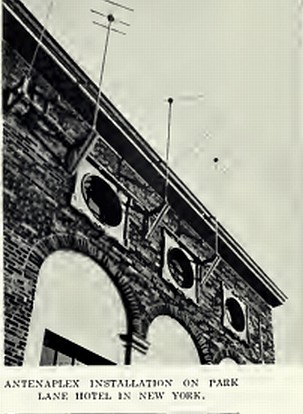

Première antenne TV collective à New-York vers 1948
Système RCA Antenaplex installé vers 1948 à New-York pour capter les 7 chaînes déjà en service et empêcher la floraison d'antennes individuelles dans les grands hôtels et les immeubles d'habitation :
Un lointain ancêtre de l'iPhone et du Blackberry !
Eh ouais, à l'époque, ça créait des emplois, il fallait un mec pour porter l'antenne... !
http://archives.television.free.fr/r..._annees_20.jpg
Revue
RCA Radio Age, 1950
Traduction de la légende : "Cette première version de transmetteur portable était grosse et encombrante, et nécessitait une [grande] longueur de fil pour son antenne."
J'adore la tenue du mec qui téléphone !
... et l'ancêtre de l'adaptateur TNT : l'adaptateur UHF !
Dès le début des années 50 aux Etats-Unis, il y avait déjà tellement d'émetteurs en fonctionnement en bandes I, II et III sur la côte Est que la FCC (Federal Communications Commission, en charge des fréquences radio-TV) devra se résoudre à autoriser les nouvelles stations dans la bande UHF.
Pour permettre aux téléviseurs non équipés de cette nouvelle gamme, de capter ces nouveaux canaux, RCA a mis au point un adaptateur convertissant en VHF les émissions reçues en UHF, elles-mêmes captées avec de nouveaux modèles d'antennes de diverses formes :
http://archives.television.free.fr/T..._annees_50.jpg
"Deux modèles d'antennes UHF expérimentales conçues par la RCA
pour ses mesures de champ des émissions UHF"
Vous remarquerez d'une part que l'antenne panneau de droite a été largement reprise par la suite, à la fois pour l'émission, mais aussi pour la réception en UHF, et celle de gauche avec sa sinusoïde rappelle fortement les antennes de radiotélescopes toujours actuellement en fonctionnement, et dont je ne me rappelle plus le nom du type.
Merci d'avance à ceux d'entre vous qui combleront cette lacune en réponse à ce message !
http://archives.television.free.fr/T..._annees_50.jpg
Légende de l'image :
"A gauche : un sélecteur compact tous canaux UHF conçu par RCA pour donner accès aux émissions UHF aux téléviseurs déjà en service dans n'importe quel endroit.
Ci-dessous : quelques modèles d'antennes expérimentales UHF conçues par les ingénieurs de la RCA" (source : revue professionnelle RCA Radio Age, 1950-1952)
A noter que ce système du "set top box" convertisseur de fréquences a été repris au début de ITV pour les téléviseurs vendus entre 1950 et 1955 qui ne captaient que la bande I de la BBC : un boîtier convertissait sur un canal libre de la bande I, les fréquences de ITV reçues sur la bande III. Les appareils antérieurs à 1950 ne pouvaient pas être équipés de ce sélecteur car ils étaient réglés en usine pour capter un seul canal : soit Londres, soit Birmingham, et ces adaptateurs sont restés assez marginaux, les nouveaux téléviseurs étant très rapidement équipés pour capter les deux bandes I et III.
